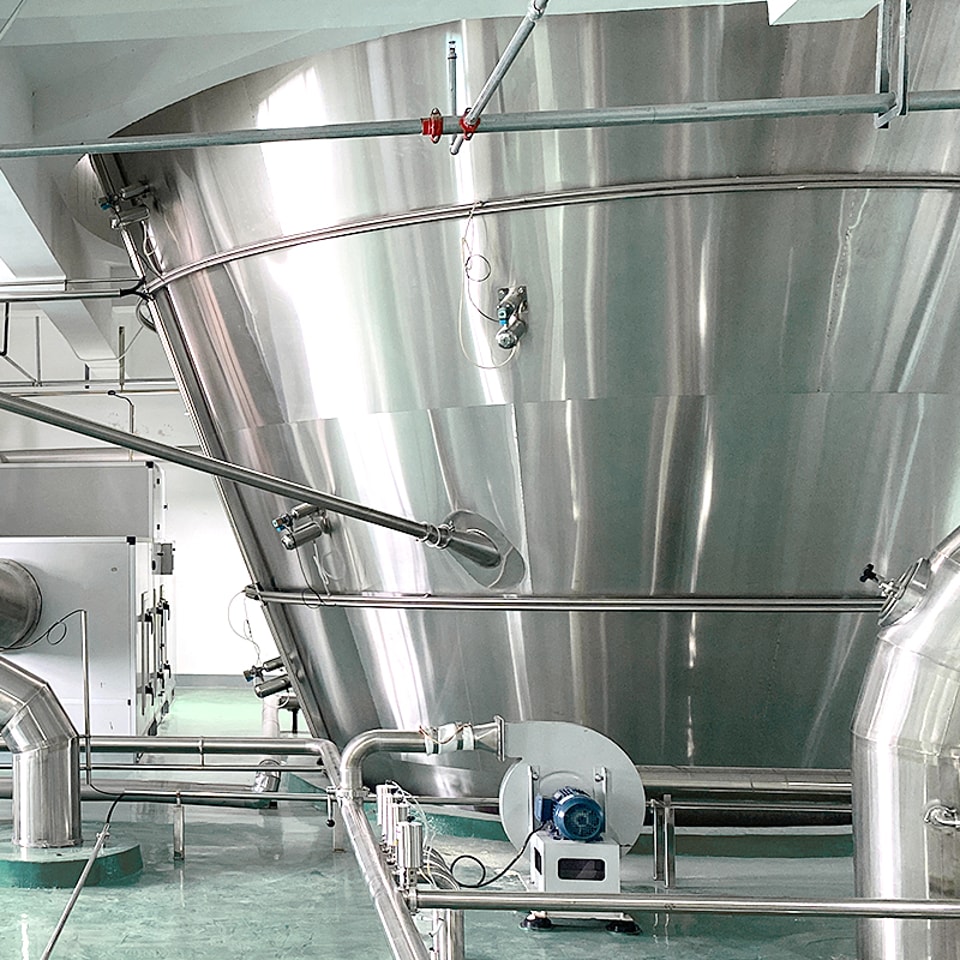

Torre de secado por atomización


Torre de secado por atomización
- Tel.:+86-21-67322591
- Correo electrónico:master@shbenyou.com
- WhatsApp:8615618668723
información
La torre de secado por atomización es un equipo utilizado para transformar sustancias líquidas en polvo. Pulveriza materiales líquidos en aire caliente en forma de finas partículas para secarlos rápidamente en pocos segundos y obtener así los productos en polvo requeridos.
El principio de funcionamiento de la torre de secado por atomización se basa en la tecnología de secado por aspersión. Esta tecnología amplía la superficie de los materiales al pulverizar el líquido en partículas muy finas, acelerando así la evaporación y el proceso de secado. En concreto, la torre de secado por atomización incluye principalmente los siguientes pasos:
1. Preparación de la materia prima:preparar los materiales líquidos que se van a secar mediante equipos de pretratamiento (como mezcladores y agitadores) para que sean aptos para la atomización, ajustando por lo general la viscosidad, la solubilidad, la concentración y otras características.
2. Operación de atomización:pulverizar los materiales líquidos en la torre de secado por atomización mediante una boquilla de alta presión o un atomizador rotatorio en forma de finas gotas. Al mismo tiempo se inyecta aire caliente en la pulverización para que los materiales líquidos entren en contacto inmediato con el aire caliente.
3. Proceso de secado:cuando las partículas atomizadas entran en el aire caliente y quedan expuestas de inmediato al entorno de alta temperatura, el agua se evapora al instante en forma de vapor, haciendo que las partículas se reduzcan gradualmente. Las sustancias sólidas restantes se condensan rápidamente en polvo y entran en la parte inferior de la cámara de secado con el flujo de aire caliente.
4. Recogida y separación:El gas que contiene partículas de polvo se introduce en el separador desde la parte inferior de la cámara de secado, y las partículas sólidas se eliminan mediante un filtro de mangas o un separador centrífugo, recuperando la mayor cantidad posible de polvo sólido.
Mediante este proceso, la torre de secado por atomización puede secar rápidamente materiales líquidos hasta convertirlos en polvo fino, lo que ofrece las siguientes ventajas: alta eficiencia, ya que completa el proceso de secado en poco tiempo; controlabilidad, al poder ajustar los parámetros de proceso según sea necesario; y amplia aplicabilidad, ya que puede utilizarse para la transformación de materiales en sectores como alimentación, medicina, cosmética, pesticidas, etc.
En resumen, la torre de secado por atomización es un equipo industrial común. Mediante la tecnología de secado por atomización, los materiales líquidos pueden transformarse rápidamente en polvo, y se utiliza ampliamente en procesos de secado y trituración en diversos sectores.
Características:entrada de aire superior, salida de aire superior, cuerpo de torre amplio, coalescencia primaria de gotas y coalescencia secundaria de polvo fino, y sistema de secado por atomización de tres etapas con lecho fluidizado integrado y lecho fluidizado vibratorio, además de funciones de secado y enfriamiento auxiliares a alta y baja temperatura. En la industria internacional también se denomina torre de secado a baja temperatura.
Características del equipo de torre de secado con extracción superior:
El equipo es flexible, está diseñado profesionalmente y es adecuado para diferentes productos;
Distribuidor de gas, que controla plenamente el caudal y la velocidad del flujo de aire;
Boquilla de presión, que controla totalmente la dirección del flujo de atomización;
Múltiples pistolas de pulverización para una sola polimerización, polvo fino para una segunda polimerización y granulación de productos móviles;
Controla el tamaño de partícula y la estructura de las partículas del producto para que el producto sea más soluble.
Principio básico de funcionamiento:el aire caliente se cruza rápidamente con las gotas atomizadas bajo la protección de la cortina de aire anular a través del distribuidor de aire caliente por derivación, de modo que las gotas se vaporizan en 0,4 segundos. La presión del aire caliente hace que el polvo seco sea impulsado rápidamente hacia el lecho fluidizado integrado en la parte inferior. El aire de baja temperatura soplado en el lecho fluidizado integrado realiza un segundo secado auxiliar del producto, y luego el producto entra en el lecho fluidizado vibratorio de tres etapas para el tercer secado auxiliar a baja temperatura y se enfría hasta la temperatura de envasado para su embalaje temporal. El polvo fino recuperado por el recolector de polvo también puede aglomerarse y granularse de forma secundaria mediante el lecho fluidizado integrado en la parte superior o inferior de la torre, mejorando así la solubilidad instantánea del producto.
La torre de secado por atomización con extracción superior puede aplicarse ampliamente al secado por atomización de productos en polvo elaborados a partir de soluciones, suspensiones y otros líquidos que contienen materia seca, y puede utilizarse en numerosos sectores como alimentación, aditivos, biología, medicina, industria química, etc.
Diseño perfecto de torre de secado por atomización
Productos sin polvo, secos, seguros y a prueba de explosiones, con amplia cobertura
Sin acumulación de producto en el fondo de la torre de secado
El largo tiempo de producción reduce las veces de limpieza CIP
Bajo consumo de energía por la descarga de gas a baja temperatura
El funcionamiento sin problemas reduce el tiempo de inactividad y ahorra energía
Excelente calidad final del polvo
Geometría poliédrica de partículas con flujo de pulverización óptimo en la torre de secado
Las partículas aglomeradas son porosas y más solubles
Secado en tres etapas con lecho fluidizado integrado y lecho fluidizado externo en la torre de secado
El secado asistido a baja temperatura reduce el daño térmico al producto
La deshumidificación y el enfriamiento de los productos finales permiten un envasado compacto

Flujo de gases y producto
Atomizador
Tubo central de inyección de polvo fino
Tres boquillas alrededor del tubo central
Granulación por pulverización superpuesta con boquillas periféricas en serie
Granulación de alta eficiencia
Granulación de polvo fino con tres boquillas
Granulación por pulverización superpuesta con otras boquillas
Zona de baja temperatura con flujo de gas de alta velocidad y lecho fluidizado integrado
Granulación de baja densidad
No requiere circulación de polvo fino
Granulación por pulverización sin superposición de boquillas
Coalescencia en zona de baja temperatura con flujo de gas de baja velocidad y lecho fluidizado integrado
Aplicaciones del producto:
Líneas completas de producción de equipos para leche en polvo, fórmula infantil en polvo, leche de soja en polvo, polvo de granos por enzimas, polvo de grasa vegetal, polvo de coco, polvo de frutas y verduras, polvo de proteínas aisladas, alimentos médicos especiales, bebidas sólidas, industria química alimentaria, aditivos alimentarios, biofarmacéutica, etc.
Proceso personalizado de la torre de secado por atomización
Personalizar una torre de secado por atomización es un proceso complejo que implica múltiples pasos y consideraciones técnicas. A continuación se detalla el proceso de personalización:
1. Análisis de requisitos
• Comunicación con el cliente: obtener un conocimiento detallado de sus necesidades de producción, las características del producto (como viscosidad, concentración, requisitos de tamaño de partícula, etc.), la capacidad de producción (capacidad de procesamiento por hora) y los estándares de calidad del producto final.
• Determinar el escenario de aplicación: conocer en qué industria se utilizará la torre de secado por atomización (como lácteos, alimentos, productos farmacéuticos, etc.) para seleccionar la configuración adecuada.
2. Diseño preliminar
• Diseño del proceso: determinar los parámetros específicos del proceso de secado según las necesidades del cliente, como la temperatura de alimentación, la temperatura de salida, el tiempo de secado, etc.
Selección de equipos: elegir el tipo de boquilla adecuado (rotativa o a presión), el método de calentamiento (calentamiento eléctrico o quemador), el dispositivo de separación (ciclón o filtro de mangas), etc.
Planificación del diseño: planificar la disposición general de la torre de secado, incluidas las posiciones y los métodos de conexión de las distintas partes, como el sistema de alimentación, la cámara de secado y el sistema de tratamiento de gases de escape.
3. Diseño detallado
Diseño estructural: diseñar la estructura de la torre de secado para garantizar su resistencia y estabilidad, teniendo en cuenta al mismo tiempo la facilidad de mantenimiento y limpieza.
Selección de materiales: elegir materiales resistentes a la corrosión y fáciles de limpiar, como acero inoxidable, aleación de aluminio, etc., según las características del material de producción y el entorno de uso.
Diseño del sistema de control: diseñar un sistema de control automatizado que incluya la supervisión y el ajuste de parámetros clave como la temperatura, la presión y el caudal para garantizar un funcionamiento sencillo y eficiente.
4. Fabricación y montaje
• Fabricación de componentes: según el plan de diseño, fabricar los distintos componentes de la torre de secado para garantizar que la precisión dimensional y el acabado superficial cumplan los requisitos.
Montaje y puesta en marcha: completar el montaje de la torre de secado en la fábrica y realizar una puesta en marcha preliminar para asegurar que todos los componentes funcionen correctamente y todos los indicadores cumplan los requisitos de diseño.
5. Instalación y puesta en marcha en sitio
Transporte e instalación: transportar la torre de secado a las instalaciones del cliente e instalarla según los planos de diseño para asegurar que la base del equipo sea firme y que las conexiones de tuberías sean correctas.
Puesta en marcha en sitio: realizar la puesta en marcha final en el lugar, ajustar los distintos parámetros, asegurar el funcionamiento estable de la torre de secado en condiciones reales de producción y cumplir los requisitos de calidad del producto.
Pruebas de rendimiento: realizar pruebas de rendimiento en la torre de secado, registrar diversos datos, evaluar su efecto de secado y capacidad de producción, y realizar ajustes de optimización si es necesario.
6. Formación y entrega
• Formación operativa: brindar a los clientes capacitación en operación y mantenimiento para garantizar que puedan utilizar con destreza la torre de secado y dominar los métodos de mantenimiento diario.
• Entrega de documentación: proporcionar documentos técnicos completos, como manuales del equipo, manuales de operación, guías de mantenimiento, etc., para facilitar el uso y la gestión posteriores por parte de los clientes.
Servicio posventa: establecer un sistema de servicio posventa y ofrecer inspecciones periódicas, resolución de problemas y soporte técnico para garantizar el funcionamiento estable a largo plazo del equipo.
7. Mejora continua
• Recopilación de comentarios: recopilar regularmente las opiniones de los clientes para comprender los problemas y las sugerencias de mejora durante el uso del equipo.
• Actualización técnica: de acuerdo con los comentarios de los clientes y el desarrollo tecnológico, mejorar y optimizar continuamente el diseño y el rendimiento de la torre de secado por aspersión para elevar la calidad del producto y la experiencia del usuario.
