Intercambiador de calor de placas


Intercambiador de calor de placas
- Tel.:+86-21-67322591
- Correo electrónico:master@shbenyou.com
- WhatsApp:8615618668723
información
Los intercambiadores de calor de placas son un dispositivo de intercambio térmico de uso común para transferir calor en fluidos. Se componen de una serie de placas metálicas dispuestas en paralelo; un fluido circula por canales alternos y el otro por canales adyacentes, transfiriendo calor entre ambos.
El principio de funcionamiento de un intercambiador de calor de placas es el siguiente:
1. Estructura de placas:Los intercambiadores de calor de placas están compuestos por múltiples placas delgadas, generalmente fabricadas en metal (como acero inoxidable). Estas placas delgadas se unen mediante juntas de sellado y elementos de fijación, formando múltiples canales.
2. Distribución del fluido:Dos fluidos diferentes (que pueden ser líquidos o gases) fluyen por distintos canales de un intercambiador de calor de placas. Uno de ellos entra por el canal alterno, llamado fluido fuente de calor, mientras que el otro pasa por los canales adyacentes, llamado fluido de trabajo.
3. Transferencia de calor:Cuando el fluido fuente de calor y el fluido de trabajo pasan a través de la pared de la placa, el calor se transfiere del fluido de mayor temperatura al de menor temperatura, logrando así el intercambio térmico.
4. Principales métodos de transferencia de calor:Los intercambiadores de calor de placas transfieren calor principalmente por convección y conducción térmica. Normalmente, el fluido fuente de calor y el fluido de trabajo fluyen en cruz entre canales adyacentes, aumentando así el efecto de conducción térmica y mejorando la eficiencia de transferencia de calor.
5. Separación de fluidos:Para garantizar el aislamiento de ambos fluidos y evitar su mezcla, los intercambiadores de calor de placas suelen contar con medidas de sellado herméticas que evitan fugas.
Ventajas de los intercambiadores de calor de placas:
1. Alta eficiencia de transferencia térmica:Gracias al diseño de la pared de placas, que aumenta el área superficial, y a la alta velocidad de flujo entre los fluidos, el intercambiador de calor de placas ofrece una excelente eficiencia de transferencia térmica.
2. Estructura compacta:El intercambiador de calor de placas adopta una disposición en paralelo de placas delgadas, lo que ocupa relativamente menos espacio y resulta adecuado para situaciones con espacio limitado.
3. Baja sensibilidad a la temperatura:Gracias a la buena conductividad térmica de las placas metálicas, los intercambiadores de calor de placas responden rápidamente a los cambios de temperatura, lo que permite un control y ajuste más precisos de la temperatura.
4. Fácil de mantener y limpiar:Al poder desmontarse el intercambiador de calor de placas, la limpieza y el mantenimiento resultan relativamente sencillos.
Los intercambiadores de calor de placas se utilizan ampliamente en el ámbito industrial, especialmente en sectores como la ingeniería química, el procesamiento de alimentos, la industria farmacéutica, los sistemas de refrigeración y los sistemas de calefacción. Ofrecen un intercambio térmico eficiente y pueden aportar ventajas en ahorro de energía y aprovechamiento de recursos.
Descripción del producto

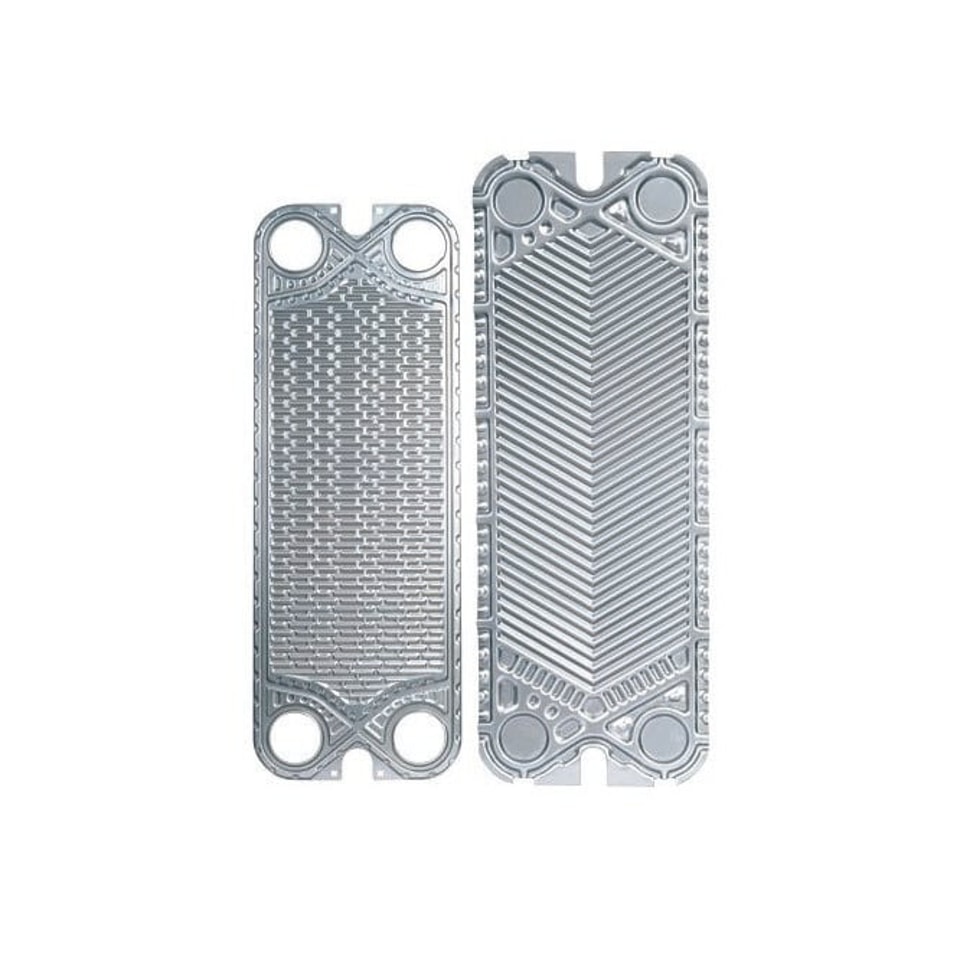

El intercambiador de calor de placas es un equipo de intercambio térmico de alta eficiencia, que puede utilizarse en áreas como la química, la metalurgia, el petróleo, las centrales eléctricas, los agroquímicos, la fabricación de papel, la industria farmacéutica, los aires acondicionados, la cerveza, las bebidas y los proyectos biológicos. Presenta las ventajas de una estructura compacta, gran área de intercambio térmico, poco espacio ocupado y fácil desmontaje, limpieza y mantenimiento. El intercambiador de calor de placas fabricado por nuestra empresa utiliza acero inoxidable y juntas de sellado, por lo que es especialmente adecuado para alimentos, bebidas y productos lácteos. Material de las placas: US304, SUS316L, placa de titanio, etc. Material de las juntas de goma: NBR, NBR, EPDM, TP. Área de una sola placa: 0,05 ㎡, 0,1 ㎡, 0,16 ㎡, 0,26 ㎡, 0,6 ㎡
Parámetros técnicos:
1·Área de intercambio térmico de una sola placa: 0,16 ㎡
2·Área de intercambio térmico de una sola máquina: 16 ㎡
3·Dimensiones totales: 1200*350*1320 mm
