Un concentrador de triple efecto es un equipo utilizado para separar, concentrar y tratar sustancias. Combina múltiples tecnologías y principios para lograr operaciones de proceso eficientes.

El principio de funcionamiento de un concentrador de triple efecto consiste en aprovechar un proceso de evaporación multietapa. Su núcleo consta de tres pasos principales: evaporación, condensación y recompresión. Cuando la mezcla líquida entra en el concentrador, primero pasa por el primer evaporador. Durante este proceso, se aporta energía térmica, lo que provoca que el líquido se evapore parcialmente y forme vapor. A continuación, estos vapores se condensan mediante el condensador, liberando energía térmica y convirtiendo el vapor de nuevo en estado líquido.

Luego, la sustancia líquida pasa por un segundo evaporador y se somete a un mayor nivel de calentamiento y evaporación, formando más vapor. El vapor vuelve a condensarse a través del condensador, produciendo más sustancias líquidas. Este proceso puede repetirse varias veces en cada etapa para lograr mayores efectos de concentración de la sustancia.

Por último, la concentración final del líquido se logra mediante un tercer evaporador. Durante este proceso, se utiliza un recompresor para comprimir y recalentar el vapor, convirtiéndolo de nuevo en estado líquido y formando un producto más concentrado. Este proceso multietapa de evaporación y condensación permite al concentrador de triple efecto lograr una separación y concentración eficientes del material.

Los concentradores de triple efecto se utilizan ampliamente en muchas aplicaciones industriales, como las industrias de procesamiento de alimentos, ingeniería química y protección del medio ambiente. Pueden reducir eficazmente la descarga de residuos y aguas residuales, y reciclar y aprovechar sustancias valiosas. Además, el concentrador de triple efecto también presenta ventajas como el ahorro de energía, la reducción de los costos de producción y la mejora de la calidad y pureza del producto.

En general, un concentrador de triple efecto es un equipo eficiente que logra la separación y concentración de sustancias mediante procesos multietapa de evaporación y condensación, y se utiliza ampliamente en diversas industrias.

El principio de funcionamiento del concentrador de triple efecto es el siguiente:
El líquido de alimentación entra primero en el evaporador de primera etapa y se calienta hasta una temperatura superior a su punto de ebullición. El calor puede proporcionarse mediante vapor u otros medios térmicos.

El líquido calentado se evapora parcialmente en el evaporador de primer efecto, generando vapor. Estos vapores se utilizarán en el siguiente evaporador (segundo).

En el evaporador de segundo efecto, mediante intercambio térmico, el vapor generado en el evaporador de primer efecto se utiliza para evaporar más líquido y generar vapor nuevamente.

De manera similar, el vapor generado en el evaporador de segundo efecto se transmitirá al evaporador de tercer efecto.
En el evaporador de tercer efecto, se realiza una evaporación adicional utilizando el vapor generado en el evaporador de segundo efecto, produciendo finalmente una solución más concentrada.
Durante todo el proceso, el vapor se recicla para mejorar la eficiencia energética. El líquido concentrado también saldrá del último efecto.
En comparación con un evaporador de un solo efecto, un concentrador de triple efecto presenta las siguientes ventajas:
Alta eficiencia y ahorro de energía:Mediante el diseño de evaporación de múltiples efectos, se aprovecha el principio de transferencia de calor de un efecto a otro, mejorando considerablemente la eficiencia de utilización de la energía y reduciendo de forma significativa el consumo energético.
Gran mejora de la eficiencia de concentración:Gracias al aprovechamiento continuo del calor del vapor, el concentrador de triple efecto puede evaporar y concentrar el líquido con mayor eficacia, obteniendo productos con un mayor nivel de concentración.
Gran capacidad de ajuste:El concentrador de triple efecto puede ajustarse y controlarse según las necesidades para satisfacer distintos requisitos de proceso y de concentración del producto.

Sin embargo, el costo de un concentrador de triple efecto es elevado, la estructura del equipo es compleja y el mantenimiento y la operación también resultan engorrosos. Por ello, al seleccionar equipos de evaporación, es necesario considerar factores como la escala de producción, la relación costo-beneficio y los requisitos operativos.

Aplicaciones
El concentrador es adecuado para la concentración y reducción de materiales líquidos de la medicina tradicional china, la medicina occidental, la dextrosa, el almidón, el glutamato monosódico, alimentos, la industria química y otros materiales; especialmente para especies sensibles al calor a baja temperatura en vacío.

Características

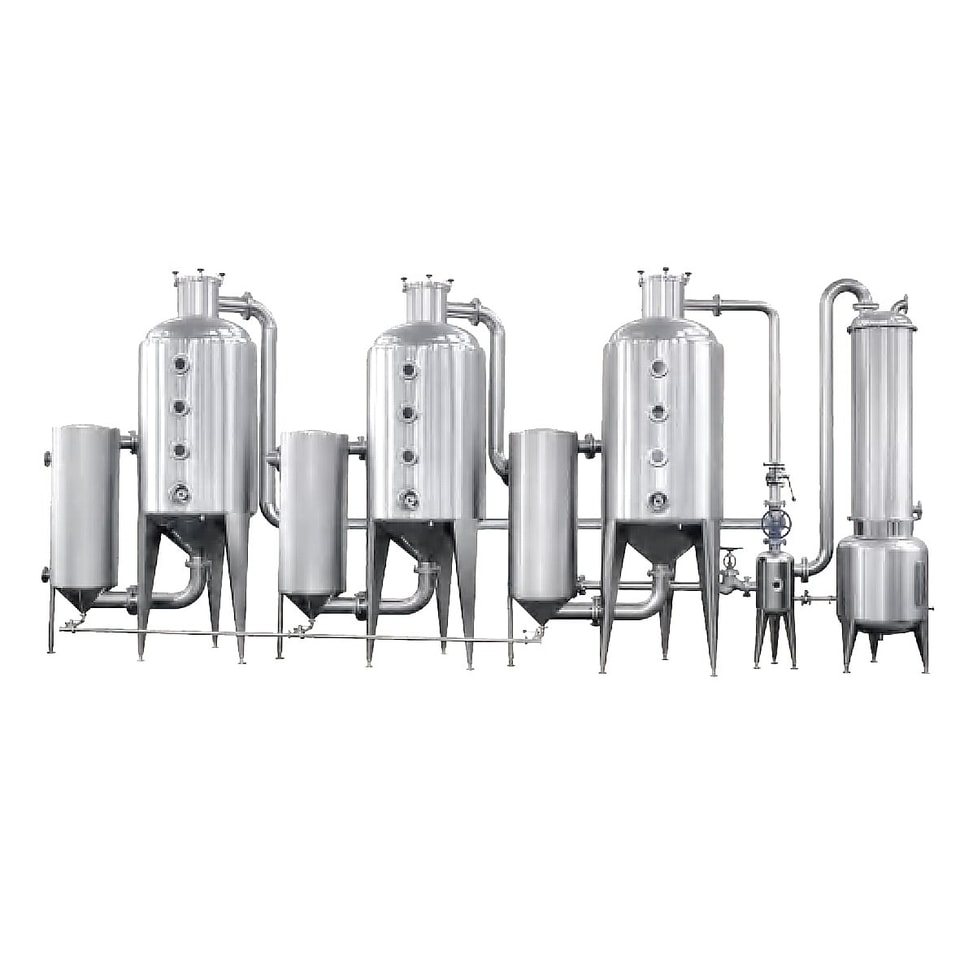

El concentrador adopta calentamiento exterior, circulación natural y evaporación al vacío; presenta las ventajas de alta velocidad de evaporación y mayor grado de concentración, y recibe la pasta en condiciones cerradas.
Concentración de alcohol recuperable de alrededor de 80 ℃.
Puede alimentar material de forma intermitente o continua y alcanzar la concentración en una sola pasada.
Cada tubo de la cámara de calentamiento, el tubo del condensador y las tuberías de conexión intermedias están pulidos por dentro y por fuera con superficie espejo estándar ISO, para garantizar un flujo uniforme del material, evitar incrustaciones y obstrucciones en la cámara de calentamiento, reducir la adherencia y el número de limpiezas, y mejorar la eficiencia de producción.
El concentrador utiliza un evaporador de triple efecto y reaprovecha el vapor secundario, ahorrando inversión en caldera y también consumo energético; el consumo de energía es un 70 % menor en comparación con otros concentradores.

Parámetros técnicos
