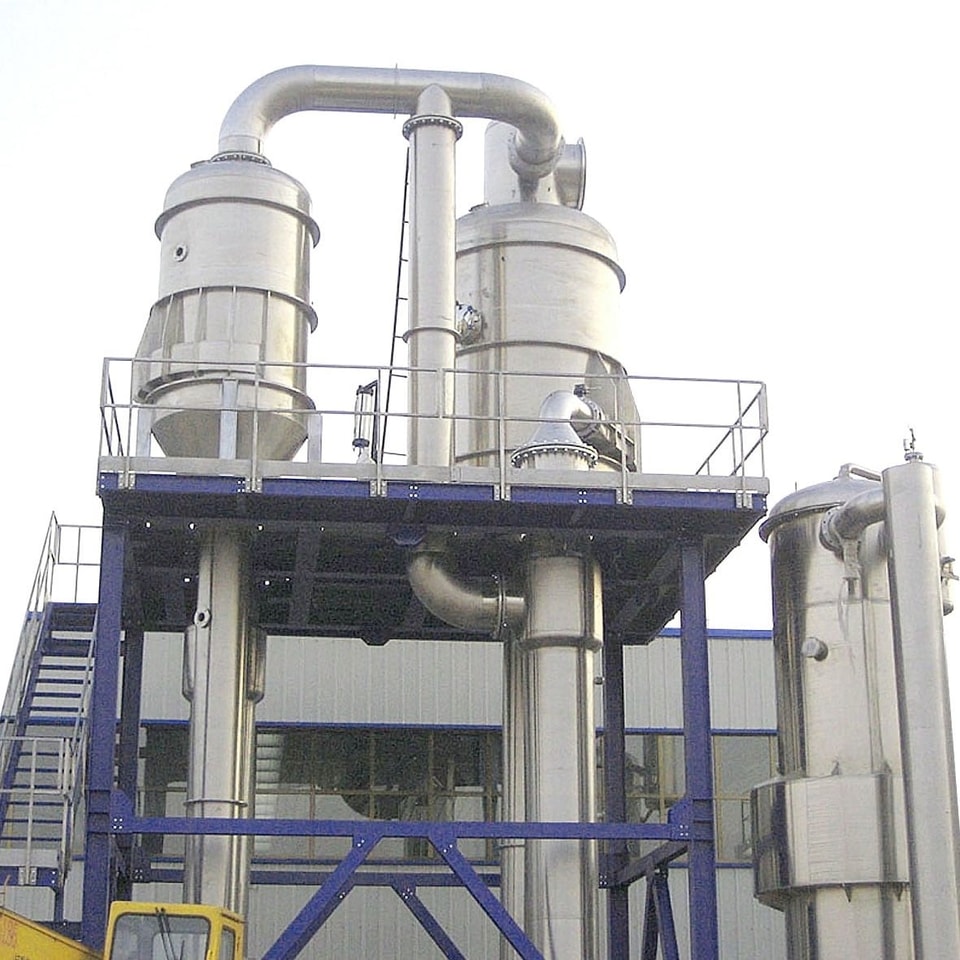

Evaporador de circulación forzada
- Tel.:+86-21-67322591
- Correo electrónico:master@shbenyou.com
- WhatsApp:8615618668723
información
El evaporador de circulación forzada es un equipo de evaporación que puede procesar de manera eficiente soluciones de alta concentración. Utiliza una bomba de circulación forzada para hacer circular rápidamente la solución dentro del tubo de intercambio de calor, con el fin de mejorar la tasa de evaporación y el efecto de transferencia de calor.
El principio de funcionamiento del evaporador de circulación forzada es el siguiente:
1. Después de que la solución entra en el equipo, pasa por un intercambiador previo y se calienta hasta una temperatura cercana al punto de ebullición, lo que ayuda a mejorar la eficiencia de evaporación.
2. La solución precalentada entra en el cuerpo principal del evaporador, donde intercambia calor con el tubo de intercambio térmico en la pared interna del evaporador. El evaporador está equipado con una bomba de circulación forzada, que permite hacer circular rápidamente la solución, formando un intenso movimiento convectivo, manteniendo un buen contacto entre la solución y la superficie del tubo de intercambio de calor y acelerando la transferencia de calor.
3. Debido a la acción de la bomba de circulación forzada, la solución circulará continuamente en el evaporador, haciendo que el proceso de evaporación sea más uniforme y eficiente. Al mismo tiempo, bajo la acción de la circulación forzada, las sustancias sólidas de la solución también se mantendrán en estado de suspensión, por lo que es difícil que se incrusten o se depositen en la superficie de intercambio térmico.
Durante el proceso de evaporación, el agua de la solución se evapora gradualmente, mientras que la sustancia concentrada aumenta progresivamente. La solución concentrada se descarga finalmente por la salida en la parte inferior del evaporador, mientras que el vapor de agua generado por la evaporación se descarga por la salida en la parte superior del evaporador.
El evaporador de circulación forzada presenta las siguientes ventajas:
1. Eficiente y ahorrador de energía: mediante la circulación forzada, se puede lograr una transferencia de calor y evaporación de alta velocidad a temperaturas relativamente bajas, lo que puede mejorar significativamente la tasa de utilización de la energía térmica del equipo y reducir el consumo de energía.
2. Manejo de soluciones de alta concentración: debido al fuerte efecto convectivo, los evaporadores de circulación forzada pueden procesar soluciones de alta concentración, especialmente soluciones viscosas o que contienen partículas sólidas.
3. Gran capacidad antiincrustante: la circulación forzada evita que las sustancias sólidas se incrusten y depositen en la superficie del tubo de intercambio de calor, lo que ayuda a prolongar la vida útil del equipo y reducir la frecuencia de mantenimiento y limpieza.
Los evaporadores de circulación forzada se utilizan ampliamente en industrias como la química, alimentaria y farmacéutica, desempeñando un papel importante en procesos como la concentración de soluciones y el tratamiento de aguas residuales. Durante el diseño, debe hacerse una selección razonable en función de factores como las características de la solución, la temperatura del punto de ebullición y el material del tubo de intercambio de calor para lograr el mejor efecto operativo y beneficios económicos.
Características de rendimiento
Aspecto atractivo, diseño razonable de un sistema completo, funcionamiento estable, alta eficiencia y ahorro de energía, bajo consumo de vapor;Alta relación de concentración, tipo de circulación forzada, facilita el flujo de líquidos de alta viscosidad para la evaporación, tiempo de concentración corto.
Diseño especial que, mediante una operación sencilla, puede cambiarse para adaptar el efecto de uso a la producción de diferentes productos.
Baja temperatura de evaporación, aprovechamiento total del calor, el material líquido se calienta suavemente, adecuado para la concentración de materiales sensibles al calor;
Mediante la circulación forzada en el evaporador, el calentamiento en el tubo es uniforme, con alto coeficiente de transferencia de calor, lo que puede evitar el fenómeno de "pared seca";
El líquido se separa una vez más después de entrar en el separador, reforzando el efecto de separación; hace que todo el equipo tenga una amplia flexibilidad operativa;
Todo el equipo tiene una estructura compacta, ocupa poco espacio, estructura sencilla y fluida, representando la tendencia de desarrollo de los equipos de evaporación de gran escala;
Alimentación continua, el nivel del líquido de alimentación y la concentración requerida pueden controlarse;
Evaporación: diseño según los requisitos del cliente.
Ámbito de aplicación
Ámbito de uso: evaporador de circulación forzada de uno, dos, tres y múltiples efectos, adecuado para la concentración a baja temperatura de materiales de alta concentración, alta viscosidad y que contienen sólidos insolubles, como en los sectores alimentario, farmacéutico, químico, de ingeniería biológica, ingeniería ambiental, reciclaje de residuos y otros.
Características
1. Adopta tipo de doble efecto, alto aprovechamiento del vapor, bajo consumo de energía;
2. Proceso completamente cerrado, evaporación rápida y a baja temperatura, por lo que se conserva bien el color, el sabor y el olor naturales.
3. Calentamiento rápido, alta eficiencia y gran capacidad antiincrustante.
4. En procesos de concentración a gran escala, los productos entre los distintos efectos pueden reciclarse por separado, por lo que la relación de concentración puede regularse a gran escala.
Parámetros técnicos
Evaporación diseñada según las necesidades del cliente
Modelo | BYQX-2-3 | BYQX-2-5 | BYQX-2-10 | BYQX-2-20 | BYQX-2-30 |
Evaporación de agua (kg/h) | 3000 | 5000 | 10000 | 20000 | 30000 |
Consumo de vapor (t/h) | 1.2-1.65 | 2-2.75 | 4-5.5 | 8-11 | 12-16.5 |
Presión de vapor (Mpa) | 0.4-0.8 | ||||
Evaporación de agua/1 tonelada de vapor | 1.8-2.5 | ||||
Dimensiones externas (L x W x H) m | 6.7x4.4x8.6 | 7.2x4.8x11.5 | 8.5x5.4x11.5 | 9.6x6x13.5 | 13x6.5x13.5 |
