Un evaporador de simple efecto es un equipo utilizado para separar solutos y disolventes de líquidos. Se emplea principalmente en la producción industrial, especialmente en sectores como los procesos químicos y el procesamiento de alimentos.

El principio de funcionamiento de un evaporador de simple efecto se basa en el principio de evaporación. Transfiere los solutos de la fase líquida a la fase de vapor al calentar el líquido que los contiene hasta la temperatura de evaporación. El vapor se recoge y se condensa en líquido, formando la solución concentrada requerida.

Un evaporador de simple efecto suele constar de los siguientes componentes principales:
1. Calentador: Se utiliza para calentar el líquido que entra en el evaporador. La fuente de calor puede ser vapor, agua caliente, aceite térmico, etc.
2. Evaporador:En el evaporador, el líquido se calienta hasta la temperatura de evaporación y el soluto pasa de la fase líquida a la fase de vapor.
3. Separadores:Se utilizan para separar el vapor y el líquido residual. El vapor se descarga por la salida situada en la parte superior del separador, mientras que el líquido concentrado se descarga por la salida situada en la parte inferior.
4. Condensador:Se utiliza para enfriar el vapor y transformarlo en estado líquido. Esto permite recuperar el soluto y formar una solución concentrada.
5. Bomba:se utiliza para devolver la solución concentrada al calentador y continuar el ciclo de evaporación.
Los evaporadores de simple efecto tienen una amplia gama de aplicaciones. Pueden utilizarse para concentrar y reciclar líquidos como productos lácteos, jugos de frutas, bebidas, productos farmacéuticos, productos químicos, etc. Presentan las ventajas de un funcionamiento sencillo, bajo coste de inversión y bajo consumo energético.

El principio de funcionamiento de un evaporador de simple efecto es el siguiente:

1. El líquido de alimentación entra primero en el evaporador y se calienta hasta una temperatura superior a su punto de ebullición. El calor puede suministrarse por diversos medios, como vapor, medio de calentamiento o calentamiento directo.

Después del calentamiento, el líquido comienza a evaporarse y genera vapor. El intercambio de calor entre el vapor y el líquido no evaporado hace que el soluto del líquido se concentre gradualmente.

Una vez generado el vapor, es necesario separarlo. Esto puede lograrse instalando un separador, también conocido como fraccionador, en la parte superior del evaporador. En el separador, el vapor se recoge y se extrae, mientras que el líquido restante continúa circulando en el evaporador.
El vapor separado suele enfriarse mediante el condensador y vuelve a convertirse en líquido. Este reciclaje puede ahorrar energía.

Las ventajas de un evaporador de simple efecto incluyen:
1. Estructura simple:El evaporador de simple efecto está compuesto por un número reducido de equipos, con una estructura relativamente sencilla y un funcionamiento fácil.
2. Ahorro de energía:Al recuperar el vapor para su condensación, se puede ahorrar consumo de energía.
3. Económico y práctico:En comparación con otros sistemas de evaporación complejos, los evaporadores de simple efecto tienen costes más bajos y son adecuados para algunas situaciones de productos sensibles al calor o de baja demanda.

Sin embargo, la desventaja de un evaporador de simple efecto es que su eficiencia de evaporación es relativamente baja y requiere una gran cantidad de aporte térmico para lograr el efecto de concentración deseado. Por ello, en algunas aplicaciones que requieren una mayor eficiencia de concentración, puede ser necesario utilizar evaporadores de múltiple efecto para mejorar el aprovechamiento energético y la eficiencia de producción.

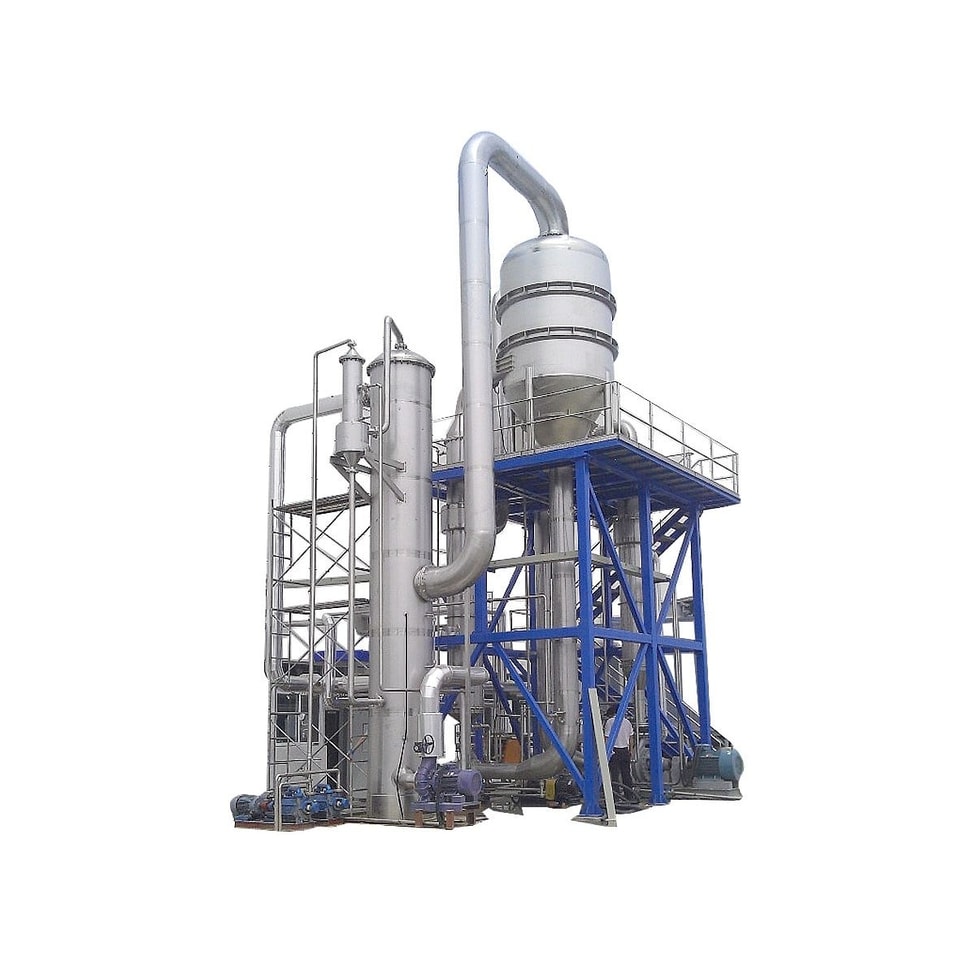

Evaporador de simple efecto WZY

El evaporador de circulación externa de simple efecto está compuesto por un calentador, un evaporador, un separador, etc.; las partes en contacto con los materiales deben ser de acero inoxidable. El equipo se aplica a la evaporación y condensación de materiales líquidos en industrias como la farmacéutica, la alimentaria, la química, la industria ligera, etc. El equipo se caracteriza por un tiempo de condensación corto, una evaporación rápida y una mejor protección de los materiales termosensibles frente a daños.

Hay tres tipos de evaporadores de simple efecto de la serie:

·Tipo convencional WZY,se aplica a la evaporación de soluciones acuosas.

·Tipo de recuperación de alcohol WZYH, se aplica a la evaporación de soluciones alcohólicas y cuenta con una mayor superficie de condensación y enfriamiento para garantizar la recuperación del alcohol. La concentración de recuperación puede alcanzar hasta 70~85º, la tasa de pérdida de alcohol es inferior al 5% y la temperatura después de la recuperación del alcohol no supera los 40℃.

·Tipo de obtención de pasta WZYS,se aplica a la evaporación de simple efecto y a la obtención de pasta de condensado. Tras la evaporación normal de simple efecto, se cierran las válvulas del tubo de circulación y la boquilla de conexión entre la cámara de calentamiento y la cámara de evaporación, para hacer que el líquido de alimentación entre por completo en la cámara de evaporación y sea calentado directamente por el haz tubular de la cámara de evaporación; luego se condensa con descompresión en modo de presión normal, con el fin de elevar la concentración del material al rango de 1,35-1,45.

Datos técnicos
